TIMKEN双列类型圆锥滚子轴承

TIMKEN双列圆锥滚子轴承类型

TDO型— 双外圈
　　这种有一个整体（双）外圈和两个单内圈。其通常连同一个内圈隔圈一起供应，作为预设游隙组件。这种结构提供了更大的轴承有效跨度，并且经常被选择用在倾覆力矩为主要载荷的应用上。 TDO 轴承能够使用在固定（定位）的位置或允许在轴承座内孔内浮动，例如来补偿轴的膨胀。大部分尺寸的双外圈轴承可提供TDODC 或TDOCD 外圈形式。这些外圈有孔在外表面上，允许使用定位销来防止外圈在轴承座中旋转。

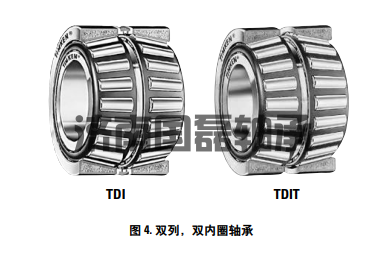

TDI — 双内圈
TDIT —— 带锥孔双内圈
　　两种都由一个整体（双）内圈和两个单外圈组成。它们通常连同一个外圈隔圈一起供应，作为预设游隙组件。 TDI 和TDIT 轴承能够使用在轴旋转应用上的固定（定位）位置处。对于轴承座旋转的应用， TDI 型双内圈能够使用来在固定轴上浮动。 TDIT 型内孔为锥形，用于必须使用过盈配合，但需要经常拆卸的应用中。

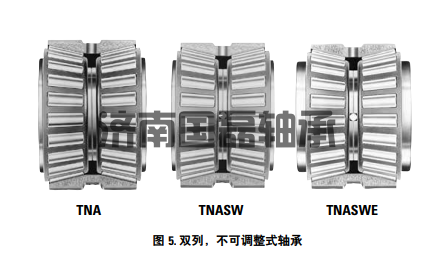

TNA 型 —— 非调节式
TNASW 型 —— 带润滑槽非调节式
TNASWE 型 ——带润滑槽和延伸大挡边非调节式
　　这3 种TIMKEN轴承类型与TDO相类似——由一个整体（双）外圈和两个单内圈组成。内圈的小端面是延伸的，至邻接，不需要单独的内圈隔圈。提供了内置游隙来给予标准的游隙设置范围，如所列，这些轴承为在要求最优的简单装配的许多固定或浮动轴承应用提供了解决方案。
TNASW型和TNASWE 型为TNA变型，带有倒角和槽在内圈的小端面上来提供通过轴的润滑。 TNASWE 有延伸的大挡边在内圈上，大挡边的外径研磨来允许使用密封或冲压盖板—— 典型是用在固定轴应用上。
