TIMKEN螺母，锁紧垫圈和凸缘垫圈

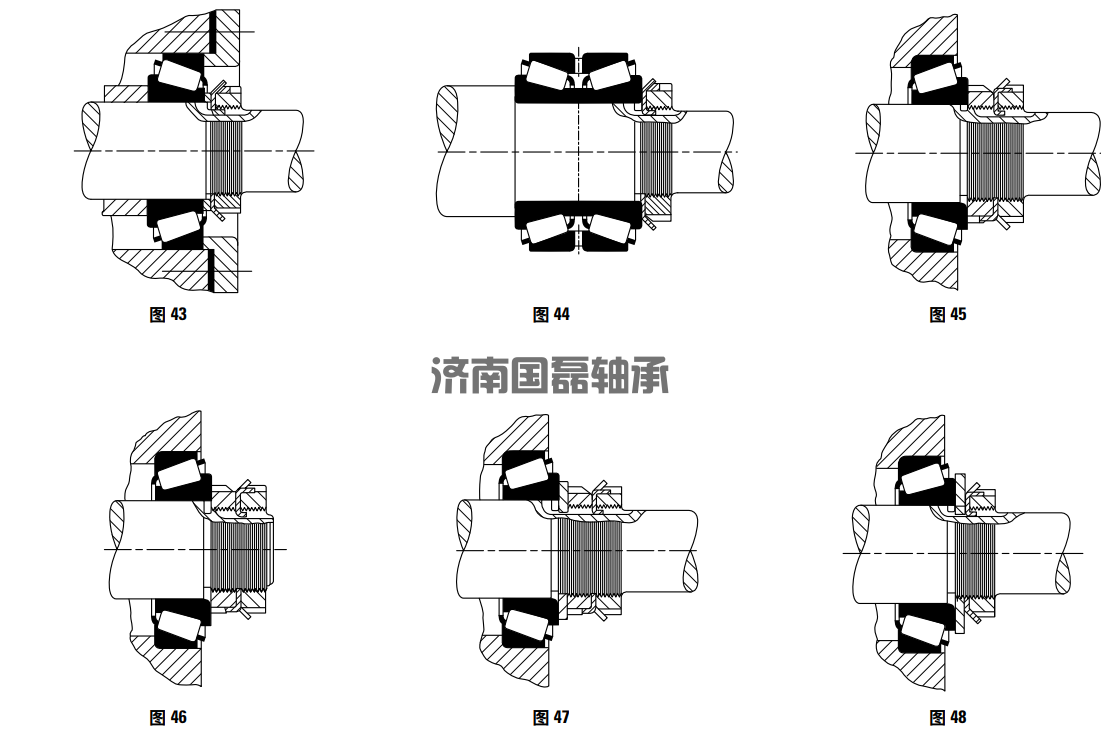

TIMKEN图43至图48显示了运用标准螺母，锁紧垫圈与凸缘垫圈组合的不同设计。如图43设计是用一个螺母和锁紧垫圈将内圈夹紧到套筒上或直接夹紧到轴肩上，在内圈小端面和锁紧垫圈之间加入一个窄隔圈，使得锁紧垫圈与保持架间隙大于3mm（ 0.12inch） ,隔圈外径要确保对轴承内圈提供有效支撑，图44显示另一设计，同样是使用一个螺母和锁紧垫圈夹紧双列轴承，包括带有内圈隔圈的TDO或不带隔圈的TNA，由于不存在干涉保持架问题，此时，不需要图43设计中用的窄隔圈。
　　图45， 46和47显示使用两个防松螺母和一个防松垫圈的可调节轴承排列。这些设计可使用于允许内圈调整的单列或双列轴承排列。在图45中的设计允许带螺纹段轴有向外的延伸，只要该延伸段外径小于轴承内径。图46显示带有较小螺纹直径和相应较小防松螺母和防松垫圈的代替设计。防松螺母外径减去2 乘以“ r”必须不能少于所建议的内圈支撑直径。图47显示的是在内防松螺母和内圈之间使用凸缘垫圈。这是为当内圈是松配合安装在淬硬固定轴的应用设计的，如在许多汽车应用中。
　　当在可调节排列中不允许使用两个防松螺母和一个防松垫圈时，使用一个防松螺母和一个防松垫圈，然后必须如图48所图解的在内圈和防松垫圈之间放置一个凸缘垫圈。为内圈提供允许的支撑（在大多数情况下），并且防止损坏防松垫圈（如果内圈会在轴上缓慢移动），这些是必须的。
